Konventionelle Fräsmaschinen: Vorteile, Einsatzgebiete und moderne Alternativen zum konventionellen Fräsen

Konventionelle Fräsmaschinen sind seit Jahrzehnten das Rückgrat der Metall verarbeitenden Industrie. Diese Maschinen, die ohne computergestützte Steuerung auskommen, haben sich in Werkstätten und Betrieben weltweit bewährt. Doch was macht konventionelle Fräsmaschinen so besonders, und warum sind sie trotz der zunehmenden Verbreitung von CNC-Technologien immer noch relevant?

Die Funktion einer konventionellen Fräsmaschine basiert auf der manuellen Steuerung durch den Bediener. Im Gegensatz zu CNC-Fräsmaschinen, die programmiert werden müssen, ermöglicht dies eine direkte Kontrolle über den Fräsprozess. Diese Einfachheit macht sie besonders in der Kleinserienfertigung oder bei Reparaturarbeiten zu einer bevorzugten Wahl.

Ein weiterer Vorteil ist die Genauigkeit, die mit konventionellen Fräsmaschinen erreicht werden kann. Zwar sind sie in puncto Präzision oft nicht mit modernen CNC-Maschinen vergleichbar, doch für viele Anwendungen reicht ihre Leistung vollkommen aus. In der Produktion von Prototypen oder bei der Bearbeitung von Einzelteilen spielen sie daher nach wie vor eine wichtige Rolle.

Was macht eine konventionelle Fräsmaschine aus? Grundlagen zum konventionellen Fräsen

Eine konventionelle Fräsmaschine ist durch ihre manuelle Steuerung und mechanische Funktionsweise geprägt. Im Gegensatz zu CNC-gesteuerten Modellen setzt sie auf die direkte Bedienung durch erfahrene Fachkräfte. Das Herzstück der Maschine bildet die Spindel, die den Fräser antreibt und so das Werkzeug in Rotation versetzt. Die Bewegung erfolgt entlang der drei linearen Achsen (X, Y, Z), die folgende Aufgaben erfüllen:

• x-Achse: Horizontalbewegung des Tischs (rechts-links).
• y-Achse: Vertikalbewegung des Fräskopfs (vor-zurück).
• z-Achse: Vertikale Positionierung des Werkzeugs (hoch-runter).

Der Verfahrweg entlang dieser Achsen bestimmt, wie groß das zu bearbeitende Werkstück maximal sein darf. Typische Werte für den Tisch liegen beispielsweise bei 800 x 300 mm, was genug Platz für die meisten Projekte bietet. Die Drehzahl der Spindel variiert je nach Material und Werkzeug – üblich sind hier Werte zwischen 100 und 2.500 U/min.

Eine detaillierte Beschreibung der Maschine umfasst auch technische Daten wie:

• Maximale Tischbelastung (z. B. 300 kg).
• Motorleistung (z. B. 3 kW).
• Gewindesteigung für präzise Vorschub-Einstellungen.

Dank ihrer robusten Bauweise eignen sich konventionelle Fräsmaschinen besonders für fräsen-intensive Aufgaben, bei denen Flexibilität und Handhabung im Vordergrund stehen.

Kernkomponenten einer Fräsmaschine konventionell: Spindel, Fräser und Vorschub

Die Leistungsfähigkeit einer konventionellen Fräsmaschine hängt maßgeblich von drei zentralen Bauteilen ab: der Frässpindel, dem Fräser und dem Vorschub.

1. Frässpindel:
   Als Antriebseinheit überträgt die Frässpindel die Rotationsenergie auf den Fräser. Die Spindeldrehzahl wird in U/min (Umdrehungen pro Minute) gemessen und reicht bei Standardmodellen oft bis zu max. 2.500 U/min. Für harte Materialien wie Stahl werden niedrigere Drehzahlen gewählt, während Aluminium höhere Werte verträgt.
2. Werkzeugaufnahme:
   Der Fräser wird über eine präzise Werkzeugaufnahme gesichert, die ein Verrutschen während des Fräsens verhindert. Gängige Systeme sind Spannzangen oder Schrumpfhalter, die je nach Werkzeug-Durchmesser (z. B. 400 mm-Scheibenfräser) angepasst werden.
3. Vorschub:
   Der Vorschub regelt die Geschwindigkeit, mit der der Tisch oder das Werkzeug bewegt wird. Er wird manuell über Handräder gesteuert und beeinflusst die Oberflächenqualität des Werkstücks. Moderne Maschinen verfügen teilweise über eine Digitalanzeige, die den Vorschub in Echtzeit anzeigt.

Weitere wichtige Merkmale sind:

• Tischabmessung: Eine typische Größe ist 1.200 x 300 mm, wobei der nutzbare Verfahrweg oft geringer ausfällt.
• Tischbelastung: Bis zu 500 kg Traglast ermöglichen die Bearbeitung schwerer Werkstücke.
• Max-Angaben: Hersteller spezifizieren hier Grenzwerte wie maximale Spindeldrehzahl oder Vorschubkraft.

Durch das Zusammenspiel dieser Komponenten entsteht eine Maschine, die sich ideal für anspruchsvolle manuelle Fräsprojekte eignet.

Konventionelle Fräsmaschinen vs. CNC-Fräsmaschine: Wann ist konventionell Fräsen sinnvoll?

Im Vergleich zur CNC-Fräsmaschine bietet das konventionelle Fräsen Vor- und Nachteile, die je nach Anwendung entscheidend sind. Während CNC-Systeme durch Automatisierung und Programmierbarkeit punkten, überzeugt die konventionelle Fräsmaschine durch Einfachheit und direkte Bedienbarkeit.

Wann lohnt sich konventionelles Fräsen?

• Kleinserienfertigung: Bei geringen Stückzahlen ist die manuelle Bearbeitung oft schneller, da keine Programmierzeit anfällt.
• Reparaturarbeiten: Flexibles Nacharbeiten von Einzelteilen, ohne komplexe CNC-Codes erstellen zu müssen.
• Ausbildung: Ideal, um Grundlagen der Bearbeitung zu vermitteln – vom Einstellen der Präzision bis zum Verständnis der Leistung einzelner Komponenten.

CNC-Fräsmaschinen sind dagegen unschlagbar, wenn es um hohe Komplexität geht

• Mehrere Achsen (z. B. 5-Achsen-Fräsmaschine) ermöglichen 3D-Konturen, die manuell kaum umsetzbar sind.
• Wiederholgenauigkeit: Ergebnisse sind bei Serienfertigung konsistenter.
• Höhere Präzision durch computergesteuerte Korrekturen.

Ein Beispiel: Die Bearbeitung eines Zahnrads mit manueller Fräsmaschine erfordert Erfahrung, während eine CNC-Fräsmaschine die Geometrie präzise und zeitsparend umsetzt. Dennoch bleibt die konventionelle Variante in Werkstätten mit wechselnden Aufgaben unverzichtbar.

Typen konventioneller Fräsmaschinen: Vertikal, Universal und Bohr- und Fräsmaschine

Konventionelle Fräsmaschinen lassen sich in verschiedene Typen unterteilen, die je nach Kategorie und Anwendung zum Einsatz kommen. Drei der wichtigsten Varianten sind Vertikal-, Universalfräsmaschinen und Bohr- und Fräsmaschinen.

1. Vertikalfräsmaschinen:
   • Charakteristisch ist die senkrecht ausgerichtete Spindel, die das Werkzeug von oben auf das Werkstück drückt.
   • Ideal für präzise Nuten, ebene Flächen oder einfache Konturen.
   • Der Tisch ist oft mit T-Nuten versehen, um Werkstücke stabil zu fixieren.
   • Häufig in der Bearbeitung von Metallblöcken oder im Formenbau eingesetzt.
2. Universalfräsmaschinen:
   • Diese Kategorie besticht durch einen schwenkbaren Tisch, der Schräg- und Rundfräsarbeiten ermöglicht.
   • Perfekt für komplexere Aufgaben wie das Herstellen von Zahnrädern oder spiralförmigen Nuten.
   • Flexibel einsetzbar dank austauschbarer Aufsätze und Werkzeug-Optionen.
3. Bohr- und Fräsmaschine:
   • Kombiniert Bohr- und Fräsfunktionen in einer Maschine.
   • Ideal für Werkstätten mit begrenztem Platz, da sie zwei Arbeitsprozesse vereint.
   • Typische Anwendungen: Bohren von Löchern, Fräsen von Passungen oder das Erzeugen von Gewinden.

Jeder Typ hat seine Stärken: Während Vertikal-Maschinen für stabile Senkrechtarbeiten bevorzugt werden, glänzen Universalfräsmaschinen bei vielseitigen Projekten. Die Bohr- und Fräsmaschine wiederum ist ein Allrounder für gemischte Aufgaben.

Anwendungsgebiete: Wo konventionelles Fräsen heute noch glänzt

Konventionelle Fräsmaschinen behaupten sich in zahlreichen Branchen – besonders dort, wo Flexibilität und handwerkliches Know-how gefragt sind. Diese Anwendungsgebiete zeigen, warum das konventionelle Fräsen auch im Zeitalter der CNC-Technik unersetzlich bleibt:

Werkstätten:

In Reparatur- oder Modellbauwerkstätten sind konventionelle Fräsmaschinen erste Wahl. Sie ermöglichen schnelle Anpassungen am Werkstück, ohne aufwendige Programmierung.

Kleinserienfertigung:

Bei Kleinserien oder Einzelanfertigungen lohnt sich der Einsatz von CNC-Maschinen oft nicht. Hier überzeugen konventionelle Modelle durch niedrige Kosten und direkte Umsetzung.

Ausbildung:

Berufsschulen und Lehrbetriebe setzen auf konventionelle Fräsmaschinen, um Grundlagen wie die Bedienung der Achsen oder das Wechseln des Werkzeugs praxisnah zu vermitteln.

Werkzeugbau:

Im Werkzeugbau werden oft individuelle Vorrichtungen oder Prototypen gefräst. Die manuelle Steuerung erlaubt es, komplexe Werkstücke Schritt für Schritt anzupassen.

Medizintechnik:

Spezialisierte Teile wie Halterungen oder Kleinstbauteile werden in der Medizintechnik häufig in Kleinserien gefertigt – ein ideales Feld für präzise konventionelle Fräsen.

Auch in der allgemeinen Fertigung spielen diese Maschinen eine Rolle:

• Prototypenentwicklung: Schnelles Testen von Designs, bevor die Serienproduktion startet.
• Nachbearbeitung: Manuelles Nachfräsen von CNC-gefertigten Teilen, um Details zu optimieren.

Ob in der Medizintechnik, im Werkzeugbau oder bei der Ausbildung – die Stärke konventioneller Fräsmaschinen liegt in ihrer Vielseitigkeit und direkten Kontrolle über das Werkstück.

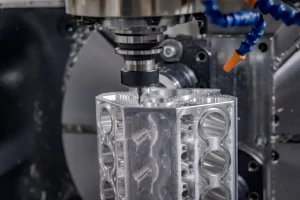

Moderne Alternativen: 3-Achsen-, 4-Achsen- und 5-Achsen-Fräsmaschine mit CNC

Die Weiterentwicklung der CNC-Technologie hat Fräsmaschinen hervorgebracht, die im Hinblick auf Präzision und Komplexität neue Maßstäbe setzen. Die wichtigsten Vertreter sind 3-Achsen-Fräsmaschine, 4-Achsen-Fräsmaschine und 5-Achsen-Fräsmaschine – jede mit spezifischen Stärken:

1. 3-Achsen-Fräsmaschine mit CNC:
   • Bearbeitet Werkstücke entlang der linearen Achsen (X, Y, Z).
   • Die x-Achse (horizontal), y-Achse (vertikal) und z-Achse (Tiefe) ermöglichen grundlegende Bewegungen wie das Fräsen von Flächen, Nuten oder einfachen Konturen.
   • Typische Anwendung: Serienfertigung von Gehäusen oder Platten.
2. 4-Achsen-Fräsmaschine mit CNC:
   • Ergänzt die linearen Achsen durch eine rotierende Achse (meist um die x-Achse).
   • Ideal für zylindrische Werkstücke, z. B. das Fräsen von Schlitzen in Wellen oder Gravuren auf Rundteilen.
   • Vorteil: Das Werkstück muss nicht manuell gedreht werden, was Zeit spart.
3. 5-Achsen-Fräsmaschine mit CNC:
   • Kombiniert drei lineare Achsen (X, Y, Z) mit zwei rotierenden Achsen, die komplexe Bewegungen erlauben.
   • Kann Werkstücke aus nahezu jedem Winkel bearbeiten – ideal für Turbinenschaufeln, Prototypen oder filigrane Skulpturen.
   • Reduziert den Aufwand für Nacharbeit, da das Werkstück nicht umgespannt werden muss.

CNC-Systeme steuern hierbei nicht nur die Bewegungen, sondern auch Parameter wie Vorschub oder Spindeldrehzahl. Während eine 3-achsen-Fräsmaschine noch vergleichbar mit konventionellen Maschinen arbeitet, eröffnen 5-achsen-Fräsmaschinen völlig neue Möglichkeiten in der Fertigung.

Vorteile der konventionellen Fräsmaschine: Einfachheit, Kosten und Handhabung

Konventionelle Fräsmaschinen punkten mit Eigenschaften, die sie besonders für kleinere Betriebe oder Einsteiger attraktiv machen. Ihre Stärken liegen in folgenden Bereichen:

Kosten:

• Deutlich geringere Anschaffungskosten im Vergleich zu CNC-Fräsmaschinen.
• Weniger Wartungsaufwand, da keine komplexe Steuerungselektronik verbaut ist.
• Ideal für Budgets, bei denen Hersteller- und Servicekosten minimiert werden sollen.

Platz:

• Kompakte Bauweise – auch kleine Werkstätten mit begrenztem Platz können die Maschine unterbringen.
• Keine zusätzliche Infrastruktur (z. B. CNC-Arbeitsplätze) erforderlich.

Bediener:

• Intuitive Bedienung: Erfahrene Bediener können Einstellungen direkt an der Maschine vornehmen, ohne Programmierkenntnisse.
• Kurze Einarbeitungszeit, da keine Software-Schulungen nötig sind.

Zubehör:

• Große Auswahl an passendem Zubehör wie Aufspanntischen, Fräsern oder Kühlmitteln.
• Universelle Kompatibilität: Viele Hersteller bieten austauschbare Komponenten an.

Hinzu kommt die breite Auswahl an Modellen: Ob Vertikal- oder Universalfräsmaschine – für fast jede Anforderung gibt es passende Lösungen. Diese Kombination aus niedrigen Kosten, einfacher Handhabung und flexiblen Einstellungen sichert konventionellen Fräsmaschinen auch heute ihren Platz in der Fertigung.

Nachteile und Grenzen: Wann CNC-Fräsmaschinen die bessere Wahl sind

Trotz ihrer Stärken stößt das konventionelle Fräsen an technische und praktische Grenzen. In diesen Fällen sind CNC-Fräsmaschinen klar überlegen:

Genauigkeit:

• Die manuelle Steuerung begrenzt die Genauigkeit – besonders bei komplexen Geometrien oder Mikrotoleranzen.
• CNC-Maschinen korrigieren Abweichungen automatisch, während Bediener bei konventionellen Maschinen Fehler risikieren.

Leistung:

• CNC-Fräsmaschinen arbeiten schneller und können durchgehend hohe Leistung liefern, ohne Ermüdungseinbußen.
• Konventionelle Maschinen sind bei Großserien oder 24/7-Fertigung oft überfordert.

Daten:

• CNC-Systeme speichern Daten wie Bearbeitungsparameter oder Fehlerprotokolle, was die Qualitätssicherung vereinfacht.
• Bei konventionellen Maschinen fehlt diese digitale Dokumentation, was Ergebnisse schwer nachvollziehbar macht.

Mehr Möglichkeiten:

• CNC ermöglicht die Bearbeitung von Werkstücken, die manuell unmöglich sind (z. B. 3D-Konturen mit 5-achsen-Fräsmaschinen).
• Wiederholgenauigkeit: Selbst bei 1.000 identischen Teilen bleiben die Ergebnisse konsistent.

Ein Beispiel: Die Herstellung eines präzisen Spritzgusswerkzeugs erfordert mehr als manuelles Geschick – hier ist die CNC-Fräsmaschine aufgrund ihrer Genauigkeit und Programmierbarkeit unersetzlich.

Pflege und Wartung: So bleibt Ihre konventionelle Fräsmaschine leistungsstark

Eine regelmäßige Pflege verlängert die Lebensdauer Ihrer konventionellen Fräsmaschine und sichert präzise Ergebnisse. Diese Maßnahmen sind entscheidend:

Spindel:

• Reinigen Sie die Spindel nach jedem Einsatz von Spänen und Kühlmittelresten.
• Überprüfen Sie die Schmierung – trockene Lager führen zu erhöhtem Verschleiß.
• Achten Sie auf ungewöhnliche Geräusche, die auf Schäden hinweisen könnten.

Fräser:

• Säubern Sie Fräser nach der Benutzung und lagern Sie sie trocken, um Rost zu vermeiden.
• Überprüfen Sie die Schneiden auf Abstumpfung oder Beschädigungen.

Vorschub:

• Kontrollieren Sie den Vorschub-Mechanismus auf eingedrungene Späne oder Verunreinigungen.
• Schmieren Sie Führungsschienen und Gewindespindeln regelmäßig mit passendem Öl.

Tisch:

• Entfernen Sie Metallspäne vom Tisch – sie können die Genauigkeit beeinträchtigen.
• Prüfen Sie die T-Nuten auf Verformungen und reinigen Sie sie mit einer Bürste.

Deckel:

• Schließen Sie die Schutzdeckel immer nach der Wartung, um das Eindringen von Schmutz zu verhindern.
• Kontrollieren Sie Dichtungen an beweglichen Deckeln auf Risse oder Undichtigkeiten.

Zahnrädern:

• Inspizieren Sie Zahnrädern im Getriebe auf Abnutzung oder ausgeschlagene Zähne.
• Fetten Sie Zahnräder gemäß Herstellerangaben, um ein „Fressen“ zu vermeiden.

Weg:

• Überprüfen Sie den Weg der Achsen auf Hindernisse oder blockierende Späne.
• Dokumentieren Sie den Verfahrweg bei Wartungen, um Abnutzungsmuster früh zu erkennen.

Ein Beispiel:

Wenn der Vorschub ruckelt, kann dies auf verschmutzte Führungen hinweisen. Eine gründliche Reinigung und Schmierung stellt dann die gleichmäßige Bewegung wieder her.

Abschluss

Konventionelle Fräsmaschinen liefern auch in modernen Fertigungsumgebungen zuverlässige Ergebnisse – sei es in der Kleinserienfertigung, der Ausbildung oder bei Reparaturaufträgen. Wer die Stärken der manuellen Bearbeitung zu schätzen weiß, findet in diesen Maschinen einen treuen Partner.

Möchten Sie mehr über die Vielfalt konventioneller Fräsmaschinen erfahren? Auf unserer Website bieten wir vertiefende Inhalte, einschließlich praktischer Anleitungen und Herstellervergleiche. Beachten Sie dabei, dass wir Cookies verwenden, um Ihnen ein optimales Nutzererlebnis zu ermöglichen. Einige Medien wie Videos oder interaktive Grafiken werden von Drittanbietern bereitgestellt, um komplexe Themen anschaulich zu vermitteln.

Egal, ob Sie sich für eine konventionelle Fräsmaschine oder moderne CNC-Technik interessieren – mit dem richtigen Wissen machen Sie das Beste aus Ihrem Werkstück.
