Fräsmaschinen sind das Rückgrat der modernen Fertigung – egal, ob in der Metallbearbeitung, Holzverarbeitung oder Kunststoffindustrie. Doch angesichts der Vielzahl an Arten von Fräsmaschinen kann die Auswahl der passenden Maschine schnell komplex werden. Dieser Leitfaden gibt Ihnen einen strukturierten Überblick über die verschiedenen Arten von Fräsmaschinen, ihre Typen und spezifischen Einsatzgebiete.
Warum ist das Design einer Fräsmaschine so entscheidend? Und welche Bedeutung haben CNC-Maschinen im Vergleich zu konventionellen Modellen? Um diese Fragen zu beantworten, betrachten wir unter anderem:
- Fräsmaschinen Arten für präzise Einzelstücke oder effiziente Serienproduktion.
- Unterschiede im Aufbau, etwa zwischen Tischfräsmaschinen und CNC-gesteuerten Varianten.
- Technische Merkmale, die das Design und die Leistungsfähigkeit bestimmen.
Ob Sie Werkstättenleiter, Ingenieur oder Hobbyhandwerker sind: Das Verständnis der Fräsmaschinen Arten hilft Ihnen, die optimale Maschine für Ihre Anforderungen zu wählen – und das Potenzial moderner Fertigungstechnologien voll auszuschöpfen.
Allgemeiner Aufbau von Fräsmaschinen: Komponenten und Funktionsweise
Jede Werkzeugmaschine – ob klassische Tischfräsmaschine oder moderne CNC-Maschine – basiert auf einem durchdachten Design, das Funktionen, Bewegung und Bearbeitung präzise steuert. Im Kern besteht eine Fräsmaschine aus folgenden Schlüsselkomponenten:
- Maschinengestell:
Das stabile Maschinengestell aus Gusseisen oder Stahl bildet das Fundament. Es dämpft Vibrationen und gewährleistet Steifigkeit, um Verformungen während der Bearbeitung zu vermeiden. - Spindel:
Die Spindel treibt das Schneidwerkzeug (z. B. Fräser) an und bestimmt durch ihre Drehzahl die Schnittgeschwindigkeit. Bei CNC-Maschinen lässt sich die Spindel oft automatisch wechseln. - Achsen und Vorschubrichtungen:
- x-Achse: Horizontale Bewegung des Werkstücks oder Werkzeugs.
- y-Achse: Vertikale Bewegung bei einigen Maschinentypen.
- z-Achse: Tiefensteuerung des Werkzeugs in das Werkstück.
Die Vorschubrichtungen werden mechanisch (über Handräder) oder elektrisch (Servomotoren) gesteuert.
- Werkzeugaufnahme und Schneidwerkzeug:
Das Werkzeug wird in der Spindel gespannt und bearbeitet das Werkstück durch spanabhebende Verfahren. Typische Formen von Schneidwerkzeugen sind Walzenstirnfräser, Schaftfräser oder Bohrwerkzeuge. - Gehäusen und Sicherheitseinrichtungen:
Schutzgehäusen umschließen den Arbeitsbereich, um Bediener vor Spänen und Kühlmittel zu schützen.
Funktionsweise im Überblick
- Das Werkstück wird auf dem Maschinentisch oder in einer Aufspannvorrichtung fixiert.
- Die Spindel bewegt das rotierende Schneidwerkzeug entlang der Achsen (X, Y, Z), um Material abzutragen.
- Je nach Maschinentyp erfolgt die Steuerung manuell (über Handräder) oder programmiert (CNC).
Beispiel: Bearbeitung eines Aluminium-Gehäuses
- Das Werkstück (Aluminiumblock) wird auf dem Tisch gespannt.
- Ein Schaftfräser (Schneidwerkzeug) fräst Taschen und Bohrungen in das Material.
- Die z-Achse reguliert die Eindringtiefe, während die y-Achse die horizontale Position anpasst.
Tischfräsmaschine: Klassiker für präzise Bearbeitungsaufgaben
Die Tischfräsmaschine ist ein unverzichtbarer Klassiker in Werkstätten und Fertigungsbetrieben. Ihr kompaktes Design mit fest installiertem Tisch ermöglicht präzise Bearbeitung von kleinen bis mittelgroßen Werkstücken. Besonders beliebt ist sie für Fräsarbeiten an Metall, Holz und Kunststoff, da sie sich durch einfache Handhabung und hohe Genauigkeit auszeichnet.
Typische Bauformen der Tischfräsmaschine
Vertikalfräsmaschine:
Das Schneidwerkzeug ist senkrecht (vertikal) ausgerichtet – ideal für Nuten, Taschen oder Konturen in der Werkstückoberfläche.
Horizontale Fräsmaschine:
Hier arbeitet der Fräser waagerecht, was sich besonders für die Bearbeitung langer Teile oder Zahnräder eignet.
Konsolfräsmaschinen:
Durch einen verschiebbaren Konsolarm lässt sich der Tisch in mehreren Ebenen positionieren, was die Flexibilität erhöht.
Materialien und Werkstoffe
Tischfräsmaschinen verarbeiten eine breite Palette an Material und Werkstoffen:
- Metall: Aluminium, Stahl oder Messing für präzise Bauteile.
- Holz: Möbelkomponenten oder dekorative Elemente.
- Kunststoff: Prototypen oder technische Gehäuse.
Fräswerkzeuge und ihre Anwendung
Die Wahl des richtigen Fräsers entscheidet über Qualität und Effizienz:
- Schaftfräser: Für präzise Konturen und komplexe Formen.
- Walzenstirnfräser: Zum Planfräsen großer Flächen.
- Bohrer- und Gewindefräser: Für kombiniertes Fräsen und Bohren.
Durch den Wechsel der Fräswerkzeuge lassen sich selbst anspruchsvolle Arbeiten wie das Herstellen von Passfedern oder das Gravieren umsetzen. Ein Beispiel:
- Ein Stahlblock wird auf dem Tisch fixiert.
- Mit einem Hartmetall-Fräser entstehen präzise Nuten für ein Maschinenteil.
- Die horizontale Ausrichtung ermöglicht gleichmäßiges Abtragen des Materials.

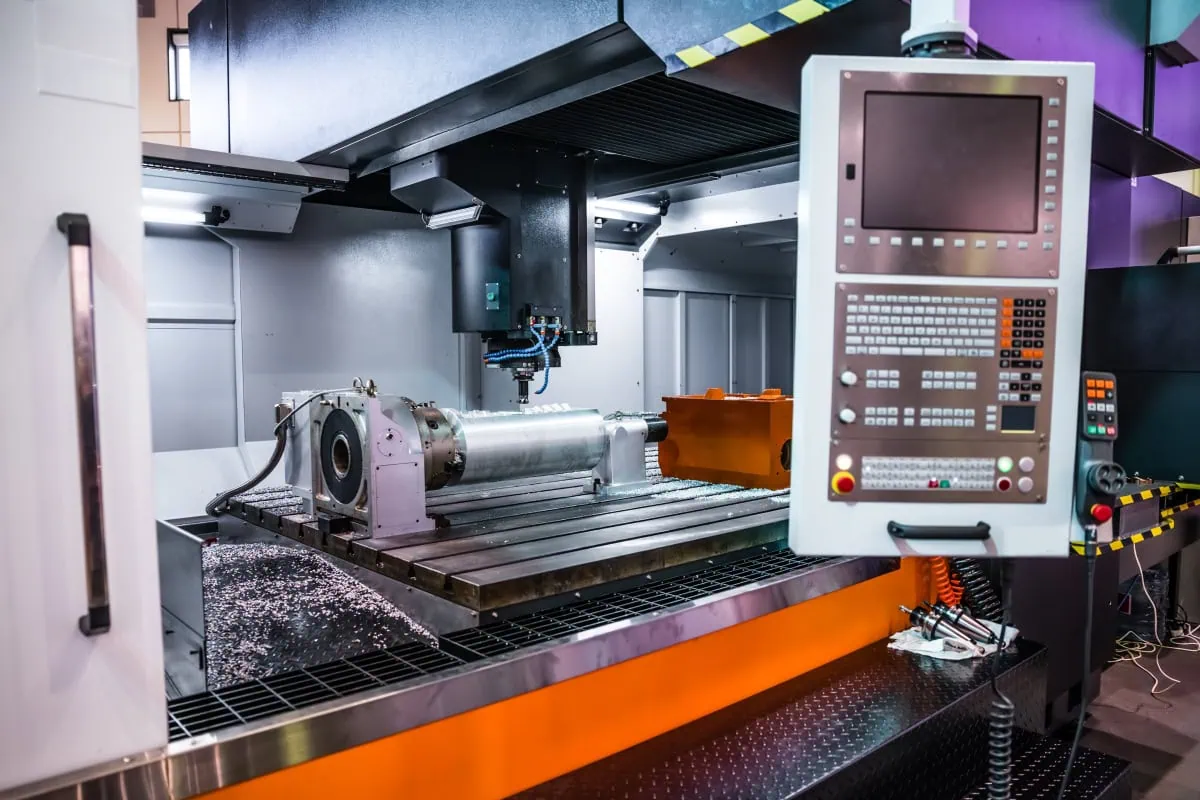

CNC-Fräsmaschinen: Flexibilität und Automatisierung in der Fertigung
CNC-Maschinen revolutionieren die Produktion durch präzise Steuerung und effiziente Programmierung. Im Gegensatz zu älteren NC-Maschinen, die auf Lochkarten basierten, ermöglichen moderne CNC-Fräsmaschinen komplexe Fertigungsverfahren mit digitalen CAD/CAM-Daten. Diese Technologie treibt Branchen wie die Automobil-Industrie, Luft- und Raumfahrt sowie die Medizintechnik voran.
Schlüsselmerkmale und Anwendungen
5-Achse-Technologie:
Ermöglicht die Bearbeitung von Werkstücken aus allen Winkeln – ideal für Turbinenschaufeln (Luft- und Raumfahrt) oder individualisierte Implantate (Medizintechnik).
Serienproduktion:
Dank Wiederholgenauigkeit fertigen CNC-Maschinen Tausende identische Produkte, etwa Motorenkomponenten für die Automobil-Industrie.
Flexibles Design:
Durch Programmierung lassen sich selbst komplexe Designs ohne manuelle Umrüstung realisieren.
Industrielle Nutzung im Überblick
- Automobil:
- Herstellung von Getriebeteilen, Zylinderköpfen oder Felgen.
- CNC-Fräsen reduziert Ausschuss und steigert die Effizienz.
- Luft- und Raumfahrt:
- Leichtbaukomponenten aus Titan oder Verbundwerkstoffen.
- 5-Achse-Bearbeitung für aerodynamische Formen.
- Medizintechnik:
- Präzise Instrumente, Prothesen oder chirurgische Implantate.
Vorteile gegenüber konventionellen Maschinen
- Kürzere Umrüstzeiten: Neue Programmierung ersetzt mechanische Anpassungen.
- Höhere Genauigkeit: Toleranzen im Mikrometerbereich für kritische Produkte.
- Ressourcenoptimierung: Geringerer Materialverbrauch durch optimierte Fertigungsverfahren.
Genauigkeit von Fräsmaschinen: Was beeinflusst die Präzision?
Die Genauigkeit einer Fräsmaschine entscheidet über die Qualität des Endprodukts – besonders bei anspruchsvollen Formen oder hoch toleranten Werkstoffen. Doch Präzision ist kein Zufall: Sie hängt von einem Zusammenspiel technischer Faktoren ab.
Schlüsselfaktoren für hohe Präzision
- Werkzeugqualität:
- Hochwertige Schneidwerkzeuge (z. B. Hartmetall- oder Diamant-Fräswerkzeuge) minimieren Verschleiß und gewährleisten gleichmäßige Spanabnahme.
- Ein stumpfer Fräser führt zu Vibrationen und unpräzisen Bearbeitungsparametern.
- Maschinenstabilität:
- Das Maschinengestell muss Vibrationen absorbieren, um Verformungen am Werkstück zu vermeiden.
- Schwere Gusseisenkonstruktionen sind ideal für die Werkzeugmaschine, besonders bei der Bearbeitung harter Material wie Stahl.
- Kalibrierung:
- Regelmäßiges Nachjustieren der Achsen (X, Y, Z) und der Spindel beugt Positionsfehlern vor.
- Laserinterferometer messen Abweichungen im Mikrometerbereich.
- Bearbeitungsparameter:
- Zu hohe Vorschubgeschwindigkeiten oder falsche Drehzahlen der Spindel führen zu Überhitzung und Ungenauigkeiten.
- Optimale Einstellungen hängen vom Material (Aluminium vs. Titan) und der Form des Werkzeugs ab.
Beispiel: Präzisionsbearbeitung eines Medizinimplantats
- Werkstoff: Biokompatibles Titan.
- Werkzeug: Mikro-Fräser mit Diamantbeschichtung für glatte Werkstückoberflächen.
- Parameter: Geringe Vorschubgeschwindigkeit und hohe Spindel-Drehzahl zur Vermeidung von Gratbildung.
Typische Fehlerquellen
- Thermische Verformung: Erwärmung der Werkzeugmaschine bei Langzeitbetrieb.
- Materialinhomogenitäten: Schwankungen in der Härte des Werkstücks.
- Unzureichende Kühlung: Führt zu Werkzeugverzug und ungleichmäßiger Bearbeitung.
Fräsmaschinen in der Fertigung: Von Einzelstücken bis zur Serienproduktion
Fräsmaschinen sind aus der modernen Fertigung nicht wegzudenken – egal, ob es um das Erstellen individueller Prototypen oder die effiziente Serienproduktion geht. Ihre Vielzahl an Anwendungen macht sie zu einem Schlüsselelement in Branchen wie der Automobil-Industrie, Raumfahrt oder Medizintechnik.
Vom Prototypenbau zur Großserie
- Prototypenbau:
- Fräsmaschinen ermöglichen die Herstellung maßgeschneiderter Bauteile für Tests oder Designvalidierungen.
- Beispiel: Ein Aluminium-Prototyp eines Automobil-Getriebes wird mit einer 3-Achsen-CNC-Maschine gefertigt.
- Kleinserien:
- Ideal für Nischenprodukte oder spezielle Produkte wie medizinische Instrumente (Medizintechnik).
- Serienproduktion:
- CNC-Maschinen überzeugen hier durch Wiederholgenauigkeit und schnelle Fertigungsverfahren, z. B. für Bauteile von Flugzeugturbinen (Raumfahrt).
Branchenspezifische Anwendungen
Automobilindustrie:
- Herstellung von Motorblöcken, Getriebekomponenten oder Felgen.
- 5-Achse-Fräsmaschinen bearbeiten komplexe Formen wie Zylinderköpfe.
Luft- und Raumfahrt:
- Leichtbau-Bauteile aus Titan oder Carbonfasern für Triebwerke und Flugzeugstrukturen.
Medizintechnik:
- Präzisionsfräsen von Implantaten, Prothesen oder chirurgischen Teilen aus biokompatiblem Material.
Trends im Markt
- Digitalisierung: Integration von IoT-Sensoren zur Überwachung der Bearbeitungsparameter.
- Hybridfertigung: Kombination von Fräsen und 3D-Druck für komplexe Produkte.
- Nachhaltigkeit: Energieeffiziente Maschinen reduzieren den Ressourcenverbrauch in der Industrie.
Beispiel: Fertigung eines Flugzeugbauteils
- Design: CAD-Modell eines Turbinenschaufel-Bauteils wird erstellt.
- Material: Hochfester Titanwerkstoff wird ausgewählt.
- Bearbeitung: Eine 5-Achsen-CNC-Maschine fräst die aerodynamische Form mit einer Genauigkeit von ±0,01 mm.
- Qualitätskontrolle: Laserscanner prüfen die Werkstückoberfläche auf Toleranzen.
Vor- und Nachteile verschiedener Fräsmaschinen-Arten
Die Wahl des passenden Maschinentyp hängt stark von Ihren Anforderungen, dem Material und den gewünschten Anwendungen ab. Hier ein Vergleich der vor- und Nachteile gängiger Fräsmaschinen:
Konventionelle Fräsmaschinen (z. B. Tischfräsmaschinen)
Vorteile:
- Kosten: Geringere Anschaffungs- und Wartungskosten.
- Einfache Bedienung: Ideal für Einsteiger oder manuelle Fräsarbeiten mit Holz oder Kunststoff.
- Flexibilität bei einfachen Projekten: Keine aufwendige Programmierung erforderlich.
Nachteile:
- Begrenzte Präzision und Wiederholgenauigkeit, besonders bei komplexen Formen.
- Höherer manueller Aufwand für Serienproduktion.
CNC-Fräsmaschinen
Vorteile:
- Präzision: Toleranzen im Mikrometerbereich, selbst bei harten Material wie Stahl.
- Wiederholgenauigkeit: Perfekt für Serienproduktion identischer Bauteile.
- Flexibilität: Umsetzung komplexer Designs durch digitale Programmierung.
Nachteile:
- Hohe Kosten für Anschaffung und Schulungsbedarf des Personals.
- Aufwendige Vorbereitung: CAD/CAM-Daten müssen erstellt werden.
Material- und anwendungsspezifische Lösungen
- Holz und Kunststoff: Konventionelle Maschinen reichen oft aus, z. B. für Möbelkomponenten oder Prototypen.
- Metall oder Hochleistungswerkstoffe: CNC-Maschinen bieten Lösungen für präzise Fertigung von Zahnrädern oder Gehäusen.
Beispiel: Kunststoffbearbeitung im Vergleich
Tischfräsmaschine:
- Vorteil: Schnelle Anpassung des Werkzeugs für einfache Gravuren.
- Nachteil: Ungenauigkeit bei dünnwandigen Kunststoff-Teilen.
CNC-Maschine:
- Vorteil: Gleichmäßige Bearbeitung auch filigraner Strukturen.
- Nachteil: Höhere Investition für Kleinserien.
Fazit
Die Welt der Fräsmaschinen reicht von traditionellen Tischfräsmaschinen bis hin zu modernen CNC-gesteuerten Maschinen. Jeder Maschinentyp hat spezifische Vorteile und Nachteile, die sich an Ihren Anforderungen orientieren sollten.
Konventionelle Maschinen sind kostengünstiger und eignen sich ideal für manuelle Fräsarbeiten an Holz oder Kunststoff. CNC-Maschinen hingegen bieten höchste Präzision und Wiederholgenauigkeit, was sie perfekt für komplexe Formen und Serienproduktion macht. Marken wie DMG Mori setzen mit modernen Maschinen Maßstäbe in der flexiblen Fertigung.
Die Wahl der richtigen Maschine hängt von Faktoren wie Kosten, Flexibilität und Schulungsbedarf ab. Während konventionelle Maschinen einfach zu bedienen sind, erfordern CNC-Maschinen Kenntnisse in Programmierung und numerischer Steuerung.
Zukunftsorientierte Technologien wie IoT und KI optimieren die Bearbeitungsparameter und erhöhen die Effizienz. Egal, ob Sie spezielle Fräser oder eine flexible Fertigung benötigen – die richtige Maschine macht Ihre Produktion effizienter und zukunftssicher.
